Máxima Pureza y Seguridad en el Tratamiento de Agua
Sistemas de ultrafiltración
Asegure la eliminación total de turbidez, bacterias y virus con nuestra tecnología de ultrafiltración de alta eficiencia. Basada en membranas de fibra hueca de última generación, esta solución ofrece una barrera física absoluta contra contaminantes microbiológicos y coloidales. Ideal para la producción de agua potable, clarificación de bebidas y como pretratamiento crítico para sistemas de ósmosis inversa, garantizando un agua de calidad superior con un bajo consumo energético.
| MODELO | MSFUF4040U | MSFUF6040U | MSFUF8060U | MSFUF8040C | MSFUF8060C | MSFUF8060C |
|---|---|---|---|---|---|---|
| L1 (MM/PULG) | 1,225 / 48.23 | 1,410 / 55.51 | 1,882 / 74.09 | 1,295 / 50.98 | 1,670 / 65.75 | 1,670 / 65.75 |
| L2 (MM/PULG) | 1,025 / 40.35 | 1,045 / 41.14 | 1,473 / 57.99 | 1,200 / 47.24 | 1,595 / 62.80 | 1,595 / 62.80 |
| D (MM/PULG) | 90 / 3.54 | 110 / 4.33 | 200 / 7.87 | 200 / 7.87 | 200 / 7.87 | 250 / 9.84 |
| A (MM/PULG) | 110 / 4.33 | 195 / 7.68 | 240 / 9.45 | 235 / 9.25 | 235 / 9.25 | 290 / 11.42 |
| CONECTOR DE ENTRADA/SALIDA | DN25 | DN32 | DN40 | DN50 | DN50 | DN50 |

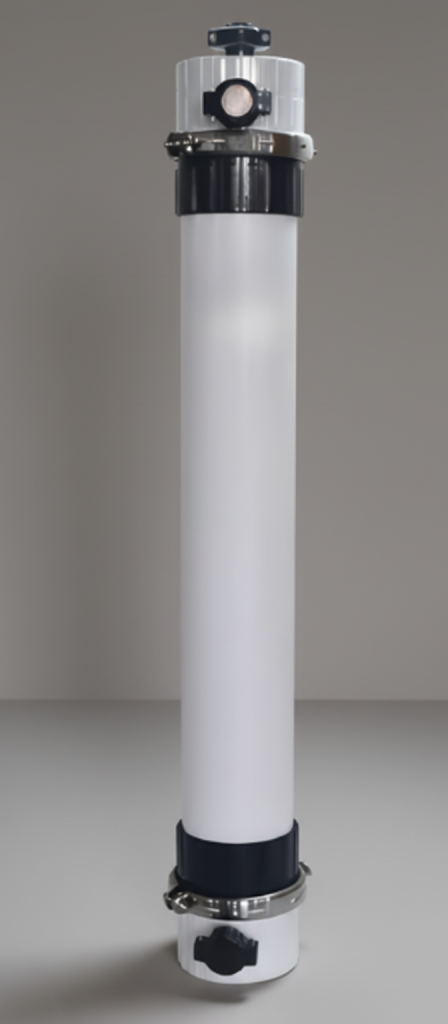

Módulos FUF - Ultrafiltración (PVDF)
Los módulos de ultrafiltración (UF) Serie FUF Morval están fabricados con PVDF de fibra hueca de alta resistencia, con un tamaño de poro de 0,03 µm que garantiza un permeado estable. Ofrecen una alta tolerancia a la limpieza química y un excelente rendimiento de retención de partículas, sólidos en suspensión, material coloidal, bacterias y virus.
Aplicaciones tipicas:
Los módulos de PVDF de Morval se utilizan en diversas aplicaciones, desde agua municipal hasta plantas desalinizadoras:
- Tratamiento de Agua: Pretratamiento por ósmosis inversa, tratamiento de aguas potables (norma NSF) y aguas municipales.
- Aguas Residuales: Tratamiento de aguas residuales municipales e industriales y reciclaje de aguas residuales.
- Suministros: Aplicaciones en centrales eléctricas y petroquímica.

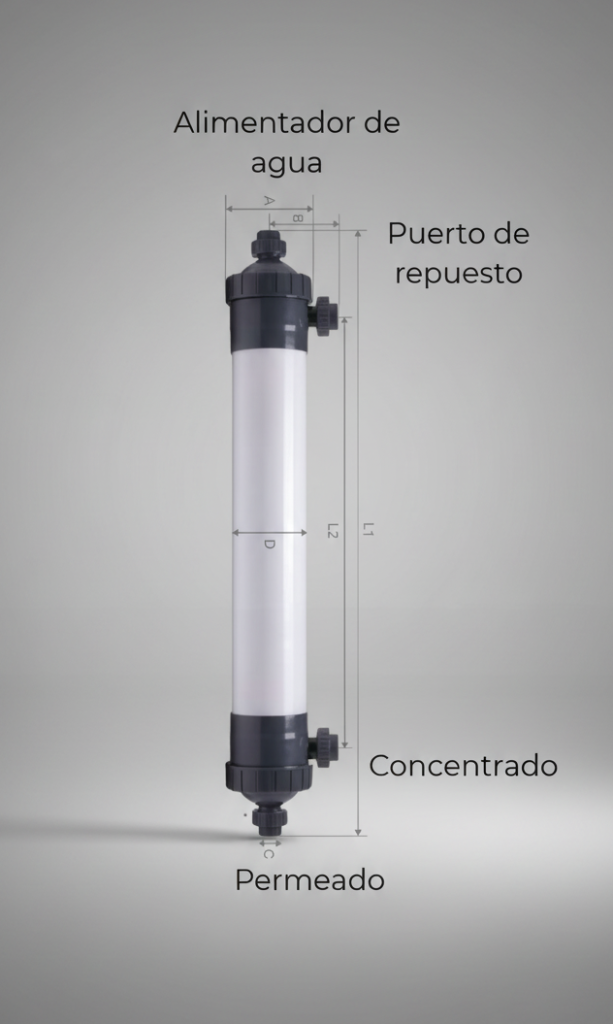

Módulo de ultrafiltración MSFUF6060U
Este modelo destaca por su construcción de alto rendimiento y diseño íntegramente soldado:
Tecnología de membrana: Fibras huecas de PVDF/PES con una precisión de poro de 0,03 µm, eliminando eficazmente el 99,99% de virus, bacterias y coloides.
Diseño robusto: Carcasa y uniones en Acero Inoxidable (304/316) con tecnología de sellado por fusión en caliente, libre de adhesivos químicos.
Eficiencia operativa: Configuración de flujo Out-In (de afuera hacia adentro) que maximiza el área de filtración y optimiza los ciclos de retrolavado.
Sellado de seguridad: Equipado con resina PFA y juntas de Silicona/Viton, garantizando resistencia química total y durabilidad en condiciones exigentes.
| MODELO DE MÓDULO | MSFUF6060U |
|---|---|
| DIÁMETRO INTERNO/EXTERNO DE FIBRA | 0.7 (0.027) / 13 (0.051) |
| L1 (MM/PULG) | 1,816 / 71.5 |
| L2 (MM/PULG) | 1,386 / 54.6 |
| D (MM/PULG) | 160 / 6.3 |
| A (MM/PULG) | 223 / 8.78 |
| B (MM/PULG) | 173 / 6.8 |
| CONECTOR DE ENTRADA/SALIDA | DN40 / 1.5" |

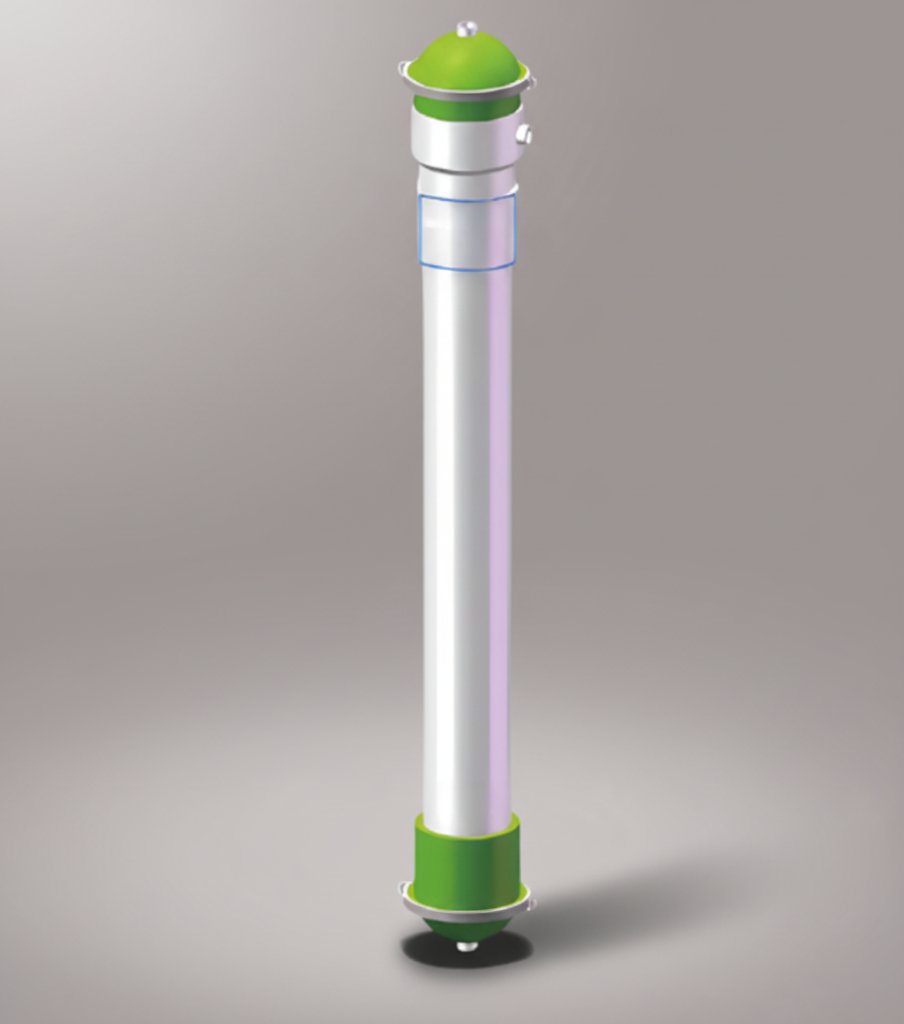

Módulo de ultrafiltración MSFUF9070/90CA
Este modelo representa la excelencia en filtración de membrana para caudales industriales, integrando materiales de alta pureza y un diseño estructural avanzado:
Tecnología de membrana: Equipado con fibras huecas de PVDF de alta resistencia mecánica, con un tamaño de poro ultra-preciso de 0,03 µm para una retención absoluta de virus, bacterias y turbidez.
Ingeniería de materiales: Carcasa y componentes de unión fabricados en acero inoxidable (304/316), ensamblados mediante tecnología de soldadura por fusión térmica, eliminando el uso de adhesivos y resinas epóxicas.
Sellado de grado farmacéutico: Sistema de sellado compuesto por resina PFA y juntas de Silicona/Viton, asegurando una compatibilidad química total y una operación libre de fugas en entornos de alta presión.
Configuración hidrodinámica: Operación optimizada con flujo Out-In (exterior a interior), que garantiza una mayor eficiencia en el retrolavado y prolonga la vida útil del módulo al reducir el ensuciamiento interno
| MODELO DE MÓDULO | MSFUF9070CA | MSFUF9090CA |
|---|---|---|
| ÁREA DE SUPERFICIE DE MEMBRANA (M²/FT²) | 51 / 549 | 77 / 829 |
| DIÁMETRO INTERNO / EXTERNO DE LA FIBRA (MM/PULG) | 0.7 (0.027) / 13 (0.051) | 0.7 (0.027) / 13 (0.051) |
| L (MM/PULG) | 1,860 / 73.2 | 2,360 / 92.9 |
| L1 (MM/PULG) | 1,500 / 59.1 | 2,000 / 78.7 |
| L2 (MM/PULG) | 1,630 / 64.2 | 2,130 / 83.9 |
| L3 (MM/PULG) | 1,820 / 71.7 | 2,320 / 91.3 |
| D (MM/PULG) | 225 / 8.9 | 225 / 8.9 |
| W1 / W2 (MM/PULG) | 180 (7.1) / 342 (13.5) | 180 (7.1) / 342 (13.5) |

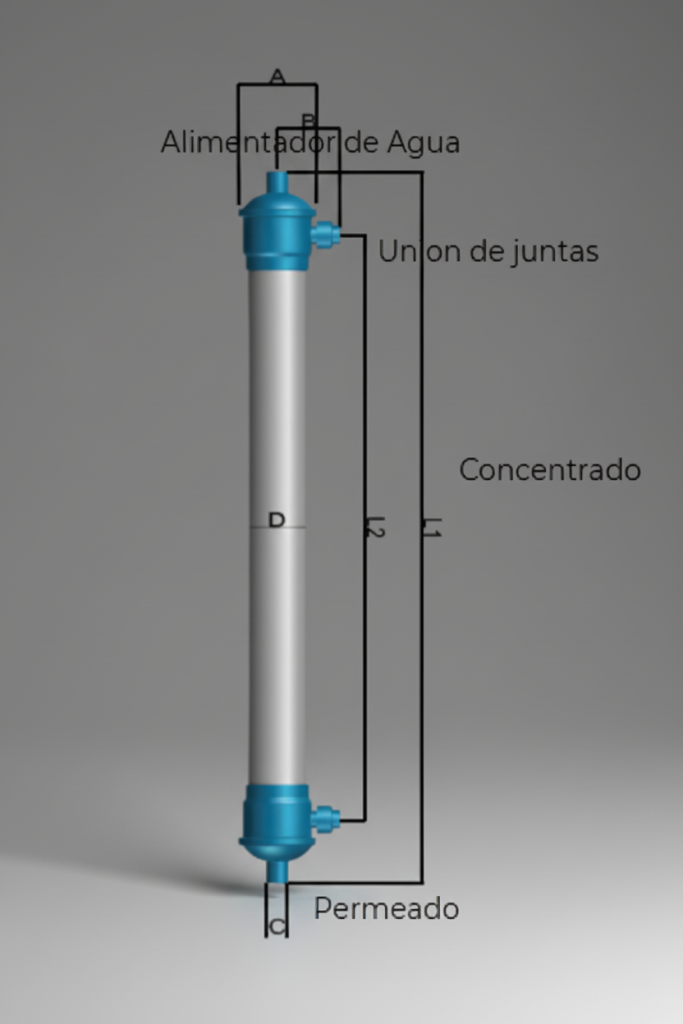

Módulo de ultrafiltración MSFUFX66590
Área de superficie de membrana: Cuenta con una amplia superficie de 50 m² (538.6 pie²), lo que permite manejar volúmenes elevados de agua con una eficiencia operativa superior y menores frecuencias de limpieza.
Material de la fibra: Utiliza fibras huecas de PVDF (Fluoruro de polivinilideno).
Tamaño del poro: Presenta una precisión de filtrado de 0.03 µm.
Dirección y modo de filtración: De afuera hacia adentro / Filtración en flujo final o cruzado
Conectores de entrada y salida: Equipado con conexiones normalizadas de tamaño DN50, facilitando una instalación rápida y segura en colectores industriales estándar.
Material de carcasa y unión: Construcción integral en UPVC, material que ofrece una excelente resistencia a la corrosión y durabilidad en entornos húmedos y salinos.
| MODELO DE MÓDULO | MSFUFKX590 |
|---|---|
| DIÁMETRO INTERNO/EXTERNO DE FIBRA (MM/PULG) | 0.7 (0.027) / 13 (0.051) |
| L1 (MM/PULG) | 2,340 – 2,420 / 92.13 – 95.28 |
| L2 (MM/PULG) | 1,907 – 1,987 / 75.08 – 78.23 |
| D (MM/PULG) | 160 / 6.30 |
| A (MM/PULG) | 215 / 8.46 |
| SELLADOR | Resina Epoxi |

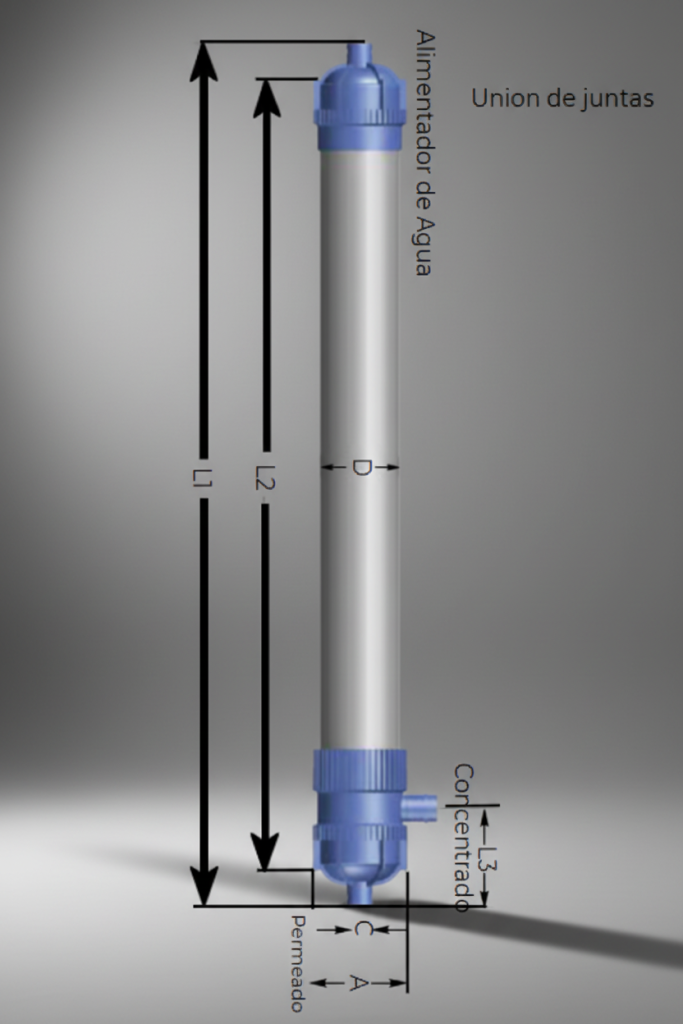

Módulo de ultrafiltración MSFUFG7080
El modelo MSFUFG7080 está diseñado para ofrecer un rendimiento superior en procesos de clarificación de gran escala, combinando una durabilidad estructural excepcional con una tecnología de membrana avanzada.
Área de superficie: Amplia capacidad de filtrado con 55.70m² (600 pie²).
Material de fibra: Fibras huecas de PVDF de alta resistencia química.
Tamaño de poro: Precisión absoluta de $0.03$ µm para eliminación de virus y bacterias.
Flujo y filtración: Dirección Exterior-Interior (Outside-in) que facilita el retrolavado.
Materiales: Carcasa y juntas fabricadas en UPVC resistente a la corrosión.
Sellador: Integridad garantizada mediante Resina Epoxi de grado industrial
| MODELO DEL MÓDULO | MSFUF7080 |
|---|---|
| DI / DE DE LA FIBRA | 0.7 (0.027) / 13 (0.051) |
| L1 (LONGITUD 1) | 1,920 / 75.59 |
| L2 (LONGITUD 2) | 1,760 / 69.29 |
| L3 (LONGITUD 3) | 216 / 8.50 |
| D (DIÁMETRO) | 180 / 7.09 |
| A | 213 / 8.38 |

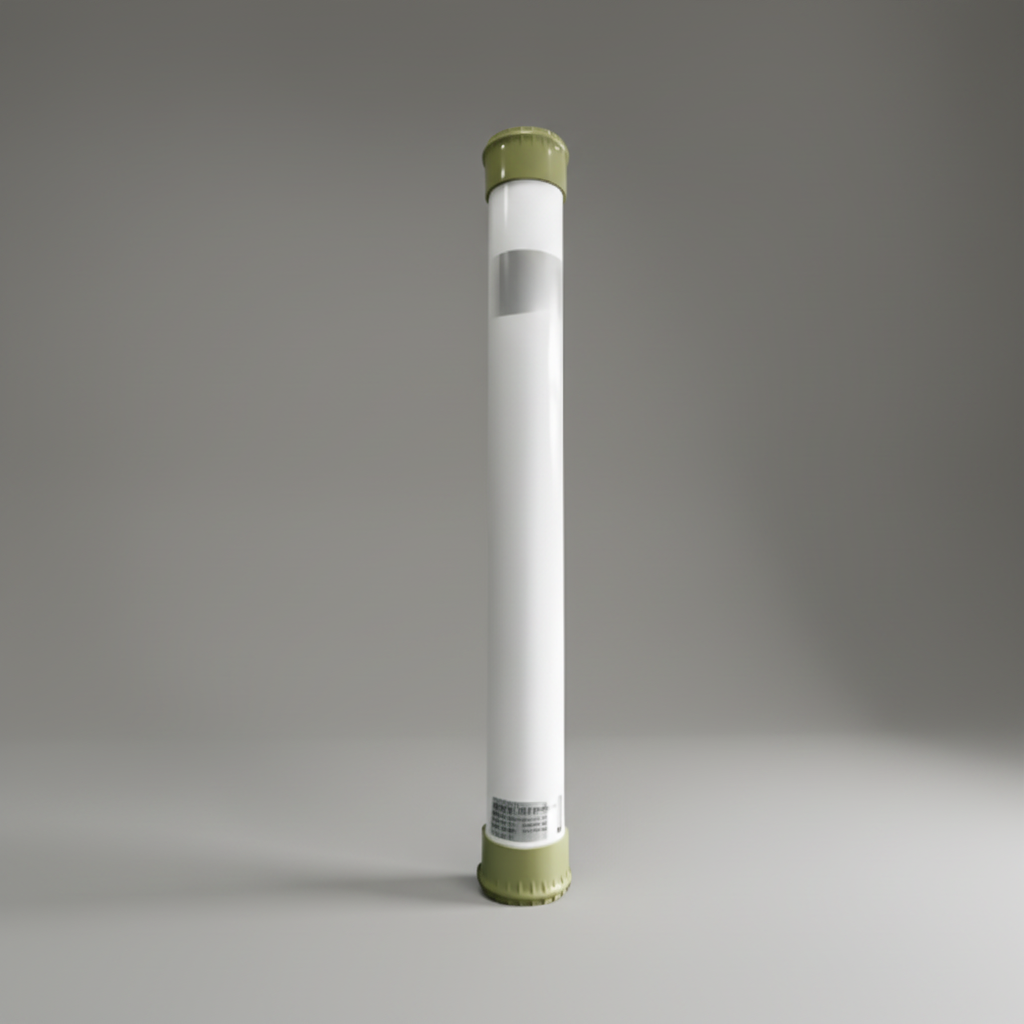

Módulo de ultrafiltración MSFUF8584N
El modelo MSFUF8584N es una solución de ultrafiltración de alta capacidad, diseñada para ofrecer una clarificación de agua excepcional en aplicaciones industriales de gran escala. Este módulo combina una robusta superficie de filtración con materiales de alta durabilidad para garantizar un rendimiento constante y confiable:
| MODELO DEL MÓDULO | MSFUF8584N | DIMENSIONES D2 × L1 (MM/INCH) |
|---|---|---|
| 260 × 2,130 / 102.4 × 83.86 | ||
| ÁREA DE SUPERFICIE DE MEMBRANA | 55 / 592 | Entrada de Alimentación (NPT): 1.5" |
| DI / DE DE LA FIBRA HUECA | 0.7 / 13 | Salida de Permeado (NPT): 1.5" |
| TAMAÑO DE PORO | 0.03 | Salida de Rechazo (NPT): 1.0" |
| FUERZA DE TENSIÓN (N) | 11–12 | Dirección de Flujo: Exterior - Interior (Outside-In) |
| MATERIAL DE LA CARCASA / TAPAS FINALES | PVC | Peso Húmedo: 95 / 209 |
| SELLADOR | Resina Epoxi (Epoxy Resin) | Peso Seco: 55 / 121 |

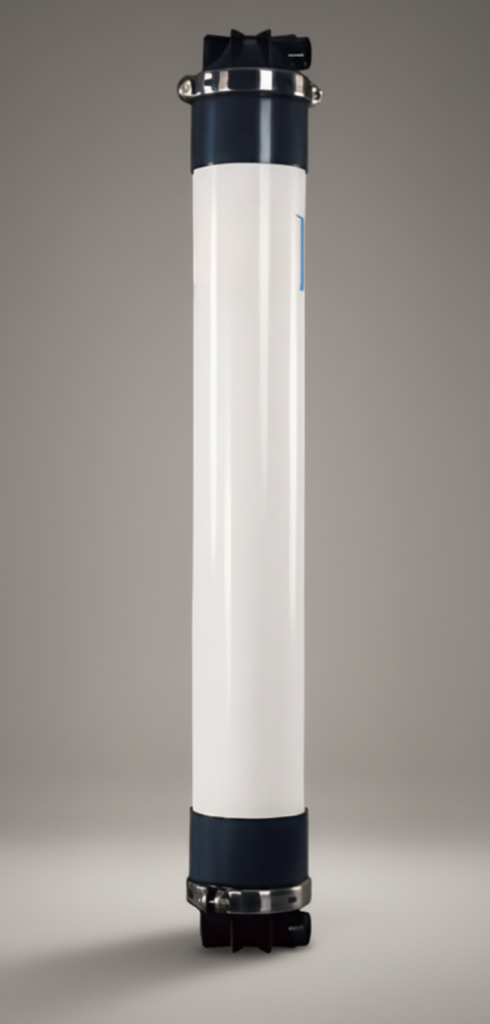

Módulo de ultrafiltración MSFUF8584U
El modelo MSFUF8584U es una solución de ultrafiltración de alta capacidad, diseñada para ofrecer una clarificación de agua excepcional en aplicaciones industriales de gran escala. Este módulo combina una robusta superficie de filtración con materiales de alta durabilidad para garantizar un rendimiento constante y confiable:
| MODELO DEL MÓDULO | MSFUF8584U | DIMENSIONES D2 × L1 (MM/INCH) |
|---|---|---|
| 344 × 2,340 / 135.4 × 92.13 | ||
| ÁREA DE SUPERFICIE DE MEMBRANA | 55 / 592 | Entrada de Alimentación (NPT): 1.5" |
| DI / DE DE LA FIBRA HUECA | 0.7 / 13 | Salida de Permeado (NPT): 1.5" |
| TAMAÑO DE PORO | 0.03 | Salida de Rechazo (NPT): 1.0" |
| FUERZA DE TENSIÓN (N) | 11–12 | Dirección de Flujo: De afuera hacia adentro |
| MATERIAL DE LA CARCASA / TAPAS FINALES | PVC | Peso Húmedo: 95 / 209 |
| SELLADOR | Resina Epoxi (Epoxy Resin) | Peso Seco: 55 / 121 |

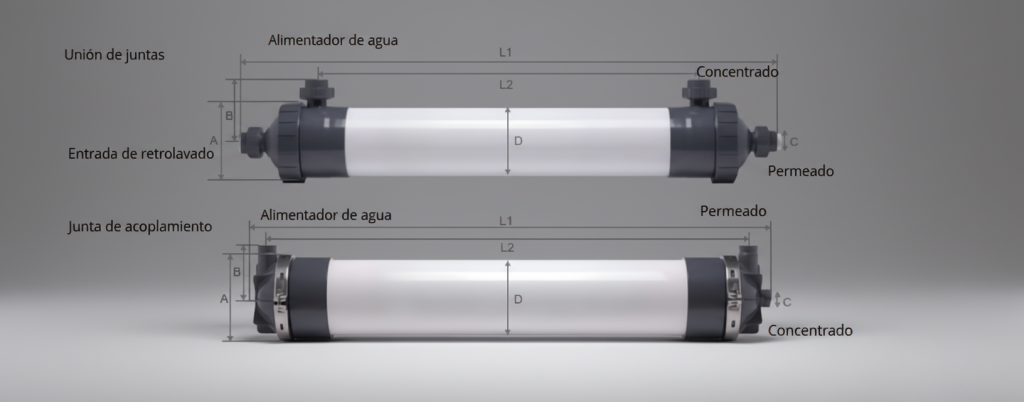

Módulo de UltrafiltraciónMSFUF1050/70/90C
Los modelos MSFUF1050C, MSFUF1070C y MSFUF1090C comparten una ingeniería de alto rendimiento diseñada para condiciones operativas exigentes. Esta serie garantiza una calidad de agua superior con una turbidez del permeado ≤ 0.1 NTU.
Filtración y conectividad: Operan con un modo de filtración de afuera hacia adentro y cuentan con puertos de entrada, salida y concentrado DN 50 (Victaulic).
Materiales: Construcción robusta en UPVC (carcasa y unión) con sellante de resina epoxi.
Límites operativos: Soportan una presión máxima de entrada de 30 bar y una ΔTMP máx. de 20 bar.
Rangos de trabajo: Temperatura de operación entre 5°C – 40°C y compatibilidad con un pH de 2-10.
| MODELO DE MÓDULO | MSFUF1050C | MSFUF7070C | MSFUF9090C |
|---|---|---|---|
| ÁREA EFECTIVA DE MEMBRANA (M²) | 52 | 78 | 105 |
| MATERIAL DE FIBRA HUECA | PVDF | ||
| DIÁMETRO INTERNO/EXTERNO DE FIBRA (MM) | 0.7 / 13 (0.027 / 0.051) | ||
| L (MM) | 1,364.9 | 1,832.6 | 2,340.6 |
| L1 (MM) | 1,257.3 | 1,724.7 | 2,257.2 |
| L2 (MM) | 1,050.9 | 1,602.9 | 2,120.9 |
| L3 (MM) | 172 | 172 | 197 |
| D1 (MM) | 250 | 250 | 250 |
| D2 (MM) | 290 | 290 | 290 |
| FLUJO DE DISEÑO (LMH / M³/H) | 34 - 110 (18 - 5.5) | 34 - 110 (27 - 8.6) | 34 - 110 (36 - 11.6) |
| MODELO DE MÓDULO | MSFSF4010T | MSFSF6015T | MSFSF8020T | |
|---|---|---|---|---|
| ÁREA EFECTIVA DE MEMBRANA (M²) | 10 / 107.64 | 15 / 161.46 | 20 / 215.28 | |
| (MM) FIBER ID/OD (MM/INCH) | 0.9 (0.035) / 2.2 (0.087) | |||
| L1 (MM/INCH) | 1,000 / 39.37 | 1,500 / 59.05 | 2,000 / 78.74 | |
| L (MM/INCH) | 1,025 / 40.35 | 1,525 / 60.04 | 2,025 / 79.72 | |
| W (MM/INCH) | 480 / 18.9 | 480 / 18.9 | 480 / 18.9 | |
| W1 (MM/INCH) | 620 / 24.4 | 620 / 24.4 | 620 / 24.4 | |
| W2 (MM/INCH) | 591 / 23.3 | 591 / 23.3 | 591 / 23.3 | |
| I (MM/INCH) | 283 / 11.1 | 283 / 11.1 | 283 / 11.1 | |
| H (MM/INCH) | 48 / 1.89 | 48 / 1.89 | 48 / 1.89 | |
| PUERTO DE PERMEADO D | G1/2" FNPT | |||
| TAMAÑO DE TAPA FINAL (MM) | ⌀ 24 | |||
| PESO BRUTO DEL MÓDULO (KG/LB) | 4.7 / 10.36 | 5.8 / 12.79 | 6.6 / 14.55 | |
| FLUJO RECOMENDADO (L/H) | 100 - 300 | 150 - 450 | 250 - 750 | |

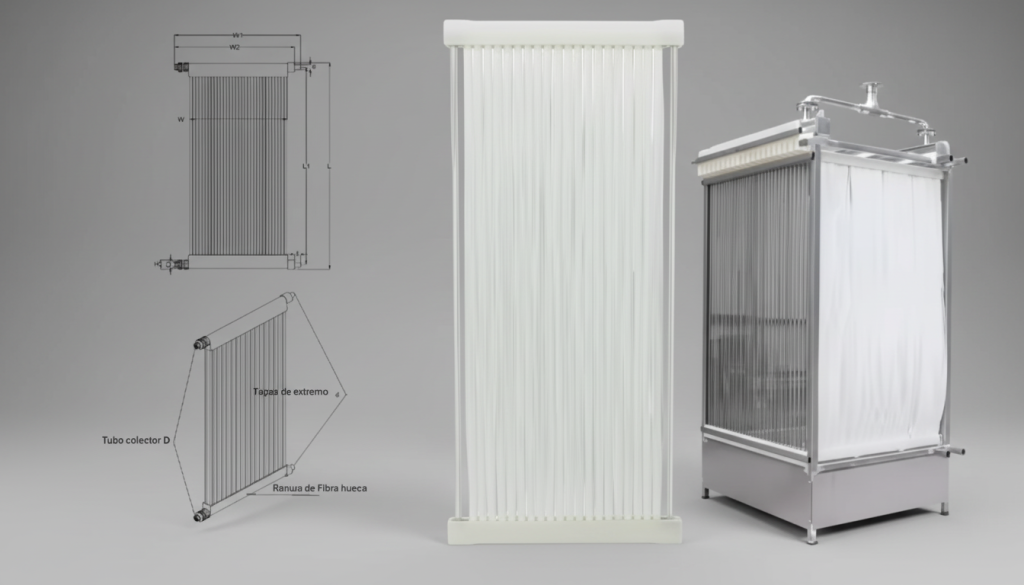

Módulos MBR
Los módulos Morval® FSF MBR (Membrane Bioreactor) están fabricados con una membrana de PVDF reforzada con fibra hueca. Las fibras poseen alta resistencia a la tracción y excelente resistencia química. Su tamaño de poro de 0,1μm proporciona una tasa de rechazo superior de sólidos en suspensión, bacterias y virus. Estos módulos reducen significativamente el espacio y el coste operativo anual en comparación con el tratamiento convencional.
Tecnología de membrana: Fibras huecas de PVDF reforzado con un tamaño de poro de 0,1 µm.
Dimensiones de fibra: Diámetro interno/externo de 0,9 / 2,2 mm (0.035 / 0.087 pulgadas).
Operación hidráulica: Modo de filtración por succión con presión negativa y un flujo de diseño de 10 – 30 LMH.
Materiales de construcción: Sellado de alta integridad en PU y tubo colector de permeado fabricado en ABS.
Límites de presión: Presión transmembrana diferencial máxima (ΔTMP) de -0.05 MPa / -7.25 psi.
Condiciones de trabajo: Temperatura de operación entre 5 – 40 °C (41 – 104 °F).
Rango de pH: Funcionamiento óptimo entre 6 – 9, con un rango de resistencia química de 2 – 10.
Resistencia química: Soporta una concentración de cloro activo máximo de 1000 ppm.
Aplicaciones típicas
- Aguas residuales: Tratamiento y reutilización de aguas residuales municipales e industriales.
- Ecológico/Vertedero: Ideal para edificios sostenibles que requieren reutilización de agua y tratamiento de aguas residuales de vertedero.
- Pretratamiento: Pretratamiento para sistemas de ósmosis inversa.
te contactamos
Preguntas frecuentes
Preguntas Técnicas sobre Ultrafiltración
1. ¿Qué nivel de eliminación de contaminantes logran los módulos de ultrafiltración MORVAL?
Los módulos FUF de MORVAL eliminan turbidez, material coloidal, bacterias y virus con una precisión de 0,03 μm, alcanzando una eficiencia de remoción de hasta 99,99% de microorganismos.
2. ¿De qué material están hechas las membranas UF y por qué es importante?
Las membranas están fabricadas con PVDF de fibra hueca, un polímero altamente resistente y con excelente desempeño frente a limpiezas químicas y condiciones exigentes.
3. ¿Qué tipo de flujo utilizan los módulos UF y cómo beneficia al proceso?
La configuración es Out-In (de afuera hacia adentro), lo que maximiza el área útil de filtración y mejora los ciclos de retrolavado.
4. ¿Las membranas UF eliminan sales disueltas?
No. La ultrafiltración remueve partículas, microorganismos y sólidos suspendidos, pero no retiene sales ni moléculas disueltas, lo cual es consistente con las tecnologías UF/MF tradicionales.
5. ¿Qué rangos de tamaño y modelos de UF ofrece MORVAL?
La línea UF incluye modelos como MSFUF4040U, 6040U, 8060U, 8040C, 8060C y 1060C, variando en largo (1,025–1,882 mm), diámetro (90–250 mm) y conexiones DN25–DN50.
6. ¿Qué diferencia existe entre los modelos “U” y “C”?
- Serie U: orientada a aplicaciones estándar de alta eficiencia.
- Serie C: incorpora carcasas más robustas y configuraciones para condiciones operativas más exigentes.
7. ¿Qué tipo de sellado utilizan los módulos UF y por qué es una ventaja?
Usan sellado por fusión en caliente, sin adhesivos químicos, complementado con resina PFA y juntas de Silicona/Viton para alta resistencia química y larga vida útil.
Preguntas de Operación y Mantenimiento
8. ¿Qué tipo de mantenimiento requieren los módulos de ultrafiltración?
Requieren:
- Retrolavados periódicos según calidad del agua,
- Limpiezas químicas (CIP) cuando aumenta la presión diferencial,
- Inspección de conexiones y sellos.
El PVDF permite limpiezas agresivas con larga vida útil.
9. ¿Cuáles son señales de pérdida de rendimiento en una membrana UF?
- Aumento en la presión diferencial,
- Disminución del caudal permeado,
- Incrementos en turbidez o microbiología del agua permeada,
Necesidad frecuente de retrolavados.
(Comportamiento típico de sistemas UF basado en principios operativos.)
10. ¿Qué calidad de agua de entrada se recomienda para prolongar la vida útil de los módulos?
Un pretratamiento adecuado para reducir sólidos gruesos y evitar aceites o grasas mejora notablemente la durabilidad del módulo.
11. ¿Se pueden usar productos químicos fuertes para limpiar las membranas UF?
Sí. Gracias al PVDF y PES, los módulos toleran limpiezas químicas intensas, incluso a altas concentraciones, sin pérdida significativa de integridad estructural.
12. ¿Los módulos de ultrafiltración funcionan con operación continua?
Sí. Están diseñados para operación continua con ciclos regulares de retrolavado y limpieza programada dependiendo de la carga del agua. (Práctica industrial estándar).
Título del acordeón
13. ¿En qué procesos industriales se recomiendan los módulos UF de MORVAL?
- Tratamiento de agua potable
- Pretratamiento para ósmosis inversa
- Clarificación de bebidas
- Tratamiento de aguas residuales
- Reutilización industrial y municipal
- Aplicaciones en petroquímica y centrales eléctricas
14. ¿Las membranas UF pueden reemplazar a los filtros de cartucho o multimedia?
En muchos casos sí, porque la ultrafiltración proporciona una barrera física absoluta para sólidos, coloides y microbiología, superando la eficiencia de filtración convencional. (Basado en capacidades UF).
15. ¿Los módulos UF son compatibles con sistemas existentes?
Sí. Las conexiones DN25–DN50 y la disponibilidad de múltiples diámetros y largos permiten integración sencilla en sistemas actuales de tratamiento de agua.
16. ¿Son adecuados como pretratamiento de sistemas de ósmosis inversa (RO)?
Totalmente. La UF ofrece turbidez mínima y permeado microbiológicamente seguro, lo que protege las membranas RO y prolonga su vida útil.
17. ¿Qué ventajas ofrece MORVAL frente a otras marcas al elegir módulos de ultrafiltración?
MORVAL destaca por utilizar membranas de fibra hueca de PVDF con alta resistencia química y mecánica, combinadas con diseños robustos en acero inoxidable 304/316 y sellado por fusión en caliente, lo que asegura mayor durabilidad y estabilidad operativa. Además, sus módulos garantizan retención eficiente de partículas, bacterias y virus, permitiendo un rendimiento consistente en aplicaciones municipales, industriales y de pretratamiento para ósmosis inversa.
