Filtros metalicos
Filtros industriales diseñados para operar bajo alta presión y caudales elevados. Desde cestas de filtrado para grandes volúmenes hasta filtros tipo Y con conexiones bridadas, proveemos soluciones mecánicas en acero inoxidable (SS304/SS316) para la retención de partículas críticas en toda su línea de producción.

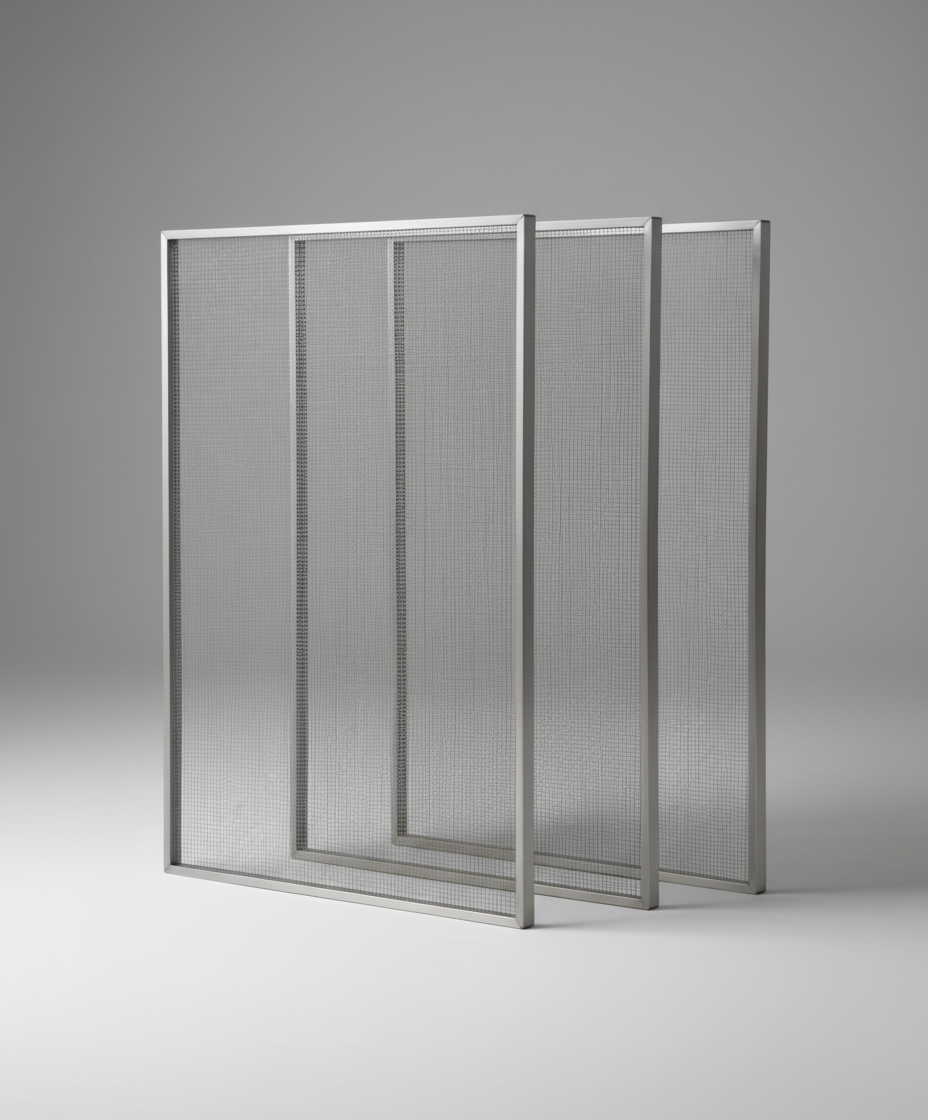

Filtros metálicos rígidos de malla (Heavy Duty Pre-Filtration)
Estos filtros metálicos con marco rígido son soluciones de pre-filtración de alta resistencia, diseñadas para operar en entornos industriales exigentes.
Función
Es la retención eficiente de sólidos gruesos y partículas suspendidas en el agua o en fluidos de proceso, protegiendo eficazmente bombas, intercambiadores de calor y, crucialmente, las etapas más finas de filtración como UF, NF o RO.
| Especificación | Detalle (Ejemplo - Ajustar) |
|---|---|
| Material de Marco | Acero Inoxidable (SS304 / SS316). |
| Material de Malla | Malla tejida de Acero Inoxidable. |
| Grado de Filtración | Amplio rango de micraje (desde 50 µm hasta 500 µm) según la malla seleccionada. |
| Dimensiones | Personalizable según el sistema (Ej. 60 cm x 120 cm). |
| Aplicación de Presión | Adecuado para servicios de alta presión y caudal. |

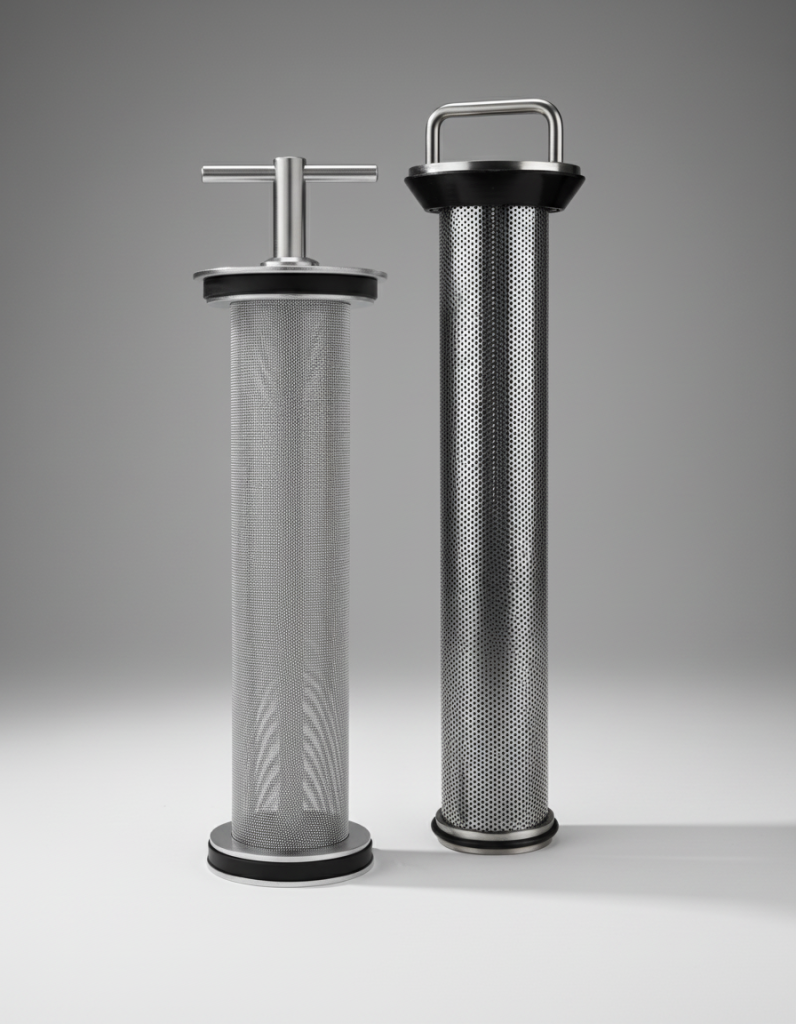

Cestas de filtrado / filtros de canasta (Strainers)
Estas cestas de filtrado son elementos esenciales de filtración gruesa y pre-filtración de alto caudal. Están diseñadas para ser alojadas dentro de carcasas de filtro tipo canasta, proporcionando una retención mecánica eficiente de grandes volúmenes de partículas, sólidos suspendidos y detritos.
Función
Son fundamentales para la protección de bombas y otros equipos sensibles que se encuentran aguas abajo en el sistema de tuberías. Su diseño de fácil extracción (gracias al asa superior) y limpieza garantiza tiempos de inactividad mínimos.
| Especificación | Detalle (Ejemplo - Ajustar) |
|---|---|
| Material | Acero Inoxidable SS304 / SS316. |
| Grado de Filtración | Micraje de la Malla (Ej. 50 µm, 100 µm, 200 µm) o Diámetro de Perforación |
| Conexión | Sello superior con O-ring para montaje en carcasa de filtro canasta (Basket Filter Housing). |
| Acabado | Pulido Sanitarios (para aplicaciones alimentarias) o Industrial. |

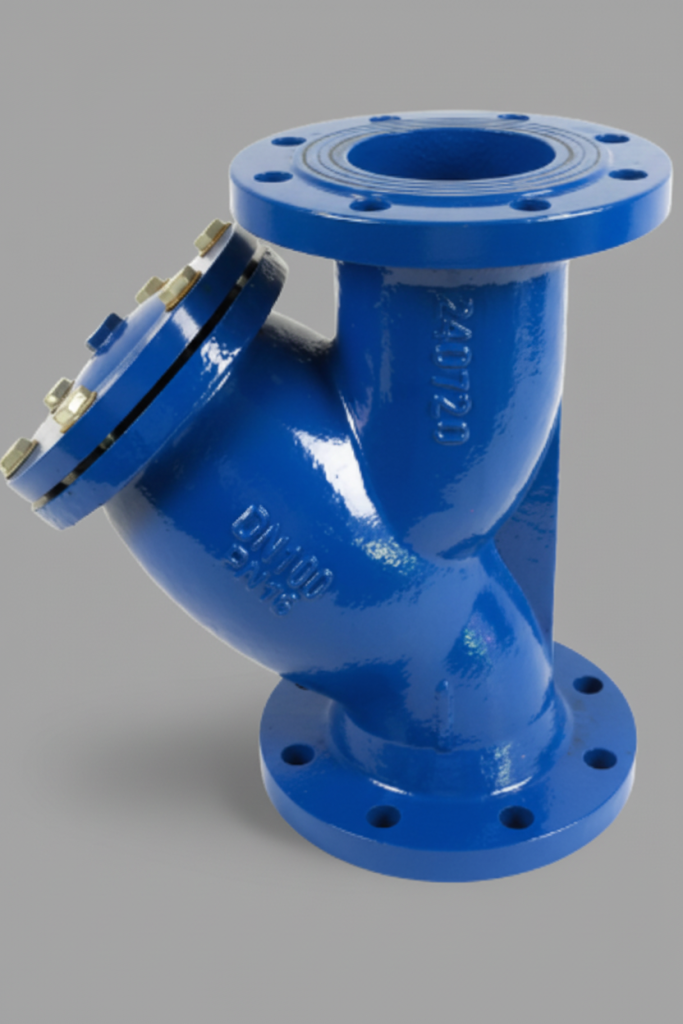

Filtro tipo Y industrial (Y-Strainer) con bridas
Este Filtro Tipo Y (Y-Strainer) es un componente robusto y esencial para la protección continua de su sistema de tuberías. Su diseño en forma de “Y” permite que el fluido circule con mínima perturbación mientras se desvía un porcentaje hacia la cesta de filtrado interna.
Función
Su principal función es la retención mecánica de partículas grandes (arena, óxido, incrustaciones) antes de que lleguen y dañen equipos críticos como bombas, medidores de flujo, reguladores de presión y válvulas de control. El cuerpo de material fundido y pintado (típicamente Hierro Dúctil o Fundido) asegura su durabilidad en entornos industriales de alta presión y caudal.
| Especificación | Detalle (Ejemplo - Ajustar) |
|---|---|
| Material del Cuerpo | Hierro Fundido (Cast Iron) o Hierro Dúctil. |
| Conexión | Bridas (ANSI / DIN), PN10 o PN16. |
| Elemento Filtrante | Cesta de Malla Perforada o de Malla Fina (Acero Inoxidable). |
| Grado de Filtración | Amplio rango de micraje, generalmente 500 a 800 micras para pre-filtración gruesa. |
| Presión Máxima | PN16 (16 bar) o la clasificación de presión específica. |

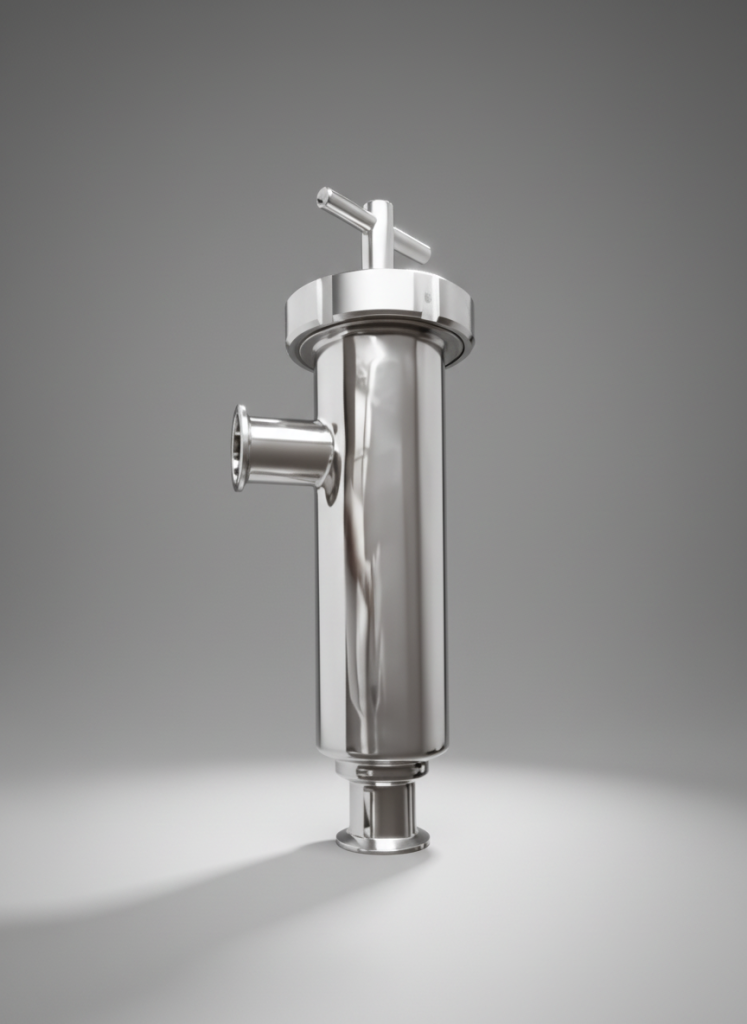

Filtro en L sanitario recto (Inline Strainer)
Este filtro es un Filtro Recto o en Línea diseñado para sistemas sanitarios y de alta pureza. Su cuerpo tubular se instala directamente en la tubería y contiene una cesta de filtrado interna. Aunque a menudo se le confunde con el Tipo Y, este diseño maximiza el área de filtración con una mínima perturbación del flujo y es preferido en la industria donde la higiene y la eficiencia son críticas.
Función
Su principal función es la retención mecánica de partículas finas y gruesas, asegurando que el fluido que avanza esté libre de contaminantes sólidos.
| Especificación | Detalle (Ejemplo - Ajustar) |
|---|---|
| Material del Cuerpo | Acero Inoxidable SS316 (Grado Sanitario). |
| Conexiones | Clamp Sanitario (Tri-Clamp), DN15 a DN100. |
| Elemento Filtrante | Cesta de Malla Reutilizable (Micraje variable). |
| Presión Máxima | Adecuado para presiones sanitarias y de proceso estándar. |
| Aplicación | Puntos de control de calidad, protección de bombas dosificadoras y llenadoras. |
te contactamos
Preguntas frecuentes
Tipos de filtros metálicos y sus características
1. ¿Qué son los filtros metálicos industriales?
Son filtros construidos en acero inoxidable u otros metales, diseñados para trabajar con altas presiones, temperaturas elevadas y condiciones extremas donde los filtros tradicionales no resisten.
2. ¿Qué ventajas tienen los filtros metálicos respecto a otros tipos?
Ofrecen alta durabilidad, resistencia mecánica, posibilidad de lavado y reutilización, y excelente tolerancia a químicos agresivos o condiciones abrasivas.
3. ¿Qué materiales se utilizan en la fabricación de filtros metálicos?
Principalmente acero inoxidable 304/316, mallas sinterizadas, elementos metálicos plegados y estructuras reforzadas para trabajo industrial.
4. ¿Qué tipos de filtros metálicos existen?
Filtros plegados, de malla sinterizada, tipo cesta, strainers tipo Y, multi-elemento y filtros metálicos para líquidos o gases.
5. ¿Los filtros metálicos pueden ser reutilizados?
Sí. La mayoría puede lavarse, soplarse con aire o limpiarse químicamente, lo que prolonga su vida útil y reduce costos operativos.
Aplicaciones, operación y rendimiento
6. ¿En qué industrias se utilizan filtros metálicos?
Son comunes en minería, petróleo y gas, industria química, alimentos, plantas de procesos, generación de energía y sistemas hidráulicos.
7. ¿Para qué sirven los filtros metálicos en aplicaciones líquidas?
Retienen partículas sólidas, protegen bombas, válvulas y equipos de proceso, y aseguran una operación continua incluso en condiciones de alta carga de sólidos.
8. ¿Pueden usarse filtros metálicos en sistemas de alta temperatura?
Sí. El acero inoxidable permite operar en rango térmico elevado sin deformación ni pérdida de integridad estructural.
9. ¿Qué nivel de micraje puede alcanzar un filtro metálico?
Dependiendo del diseño, desde filtración gruesa (varios cientos de micras) hasta filtración fina con malla metálica sinterizada de 5–20 micras.
10. ¿Cómo se realiza el mantenimiento de los filtros metálicos?
Mediante lavado con agua a presión, limpieza química, ultrasonido o aire comprimido, según tipo de malla y suciedad acumulada.
Selección técnica, compatibilidad y soporte
11. ¿Cómo seleccionar el filtro metálico adecuado para mi proceso?
Se evalúan: caudal, presión de trabajo, temperatura, tamaño de partícula, tipo de fluido y condición operativa (contaminación, abrasividad).
12. ¿Qué conexión utilizan los filtros metálicos industriales?
Flangeado, roscado NPT/BSP, conexiones sanitarias o clamp, según caudal y tipo de instalación.
13. ¿Los filtros metálicos son compatibles con sistemas existentes?
Sí. Pueden reemplazar housings tradicionales o adaptarse mediante equivalencias de diámetro, longitud o conexión.
14. ¿Los filtros metálicos sirven como pre-filtros para equipos críticos?
Sí. Son ideales como filtro inicial en líneas con mucha carga de sólidos antes de filtros más sensibles o de precisión.
15. ¿Morval ofrece filtros metálicos personalizados o equivalentes?
Sí. Contamos con filtros metálicos estándar, equivalentes compatibles y soluciones diseñadas para requisitos específicos de caudal o presión.
